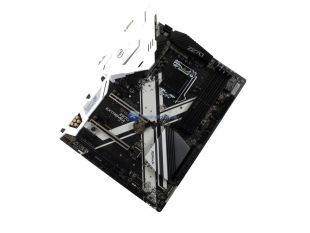

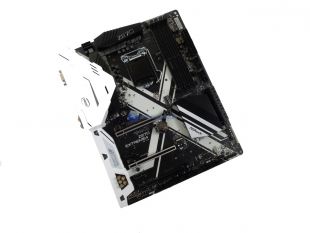

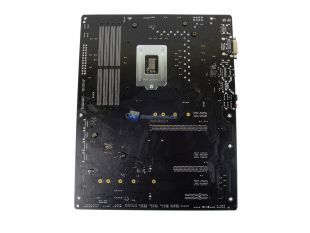

Passiamo ad analizzare la scheda madre. Per la nuova serie Extreme, ASRock ha scelto un design classico ed elegante, un contrasto tra il PCB Nero Opaco a dettagli di colore bianco (vedasi il la lettera X indice della serie Extreme), dell’Heatsink del PCH Z270 e della cover in plastica laterale che copre uno dei due Heatsink del circuito di alimentazione della scheda madre e il circuito Audio. Il dettaglio che più salta all’occhio rimane comunque la lettera X stampata sul PCB. Sicuramente e dopo la ASRock Taichi X99 (che ritroviamo anche in un modello Z270) ASRock ha deciso di abbandonare più colorazioni per la serie Extreme in favore di una soltanto. Eccezione valida anche per il modello Z270 SuperCarrier che personalmente andrà a ricoprire la fascia occupata precedentemente dalla Extreme6 e Extreme7.

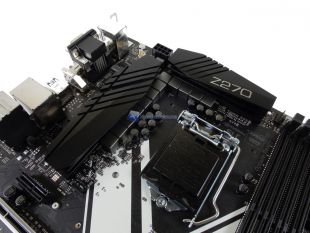

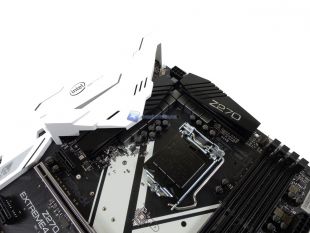

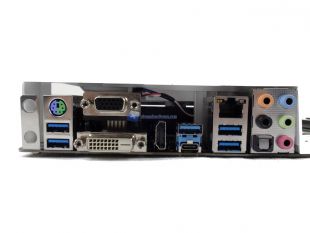

Iniziamo come di consueto dunque dalla zona Socket. Possiamo osservare meglio il design dei due Heatsink in alluminio, di cui uno caratterizzata dalla serigrafia Z270, atti alla dissipazione delle fasi e la cover che copre uno dei due Heatsink, le porte e uscite posteriori e come dicevamo prima il circuito Audio.

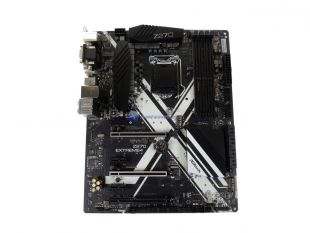

Svitando quattro piccole viti potremo rimuovere la cover, ma non prima di aver staccato il connettore 4 Pin che fornirà energia all’illuminazione delle barre in plastica presenti sotto tale cover. Osserviamo meglio anche la Z270 Extreme4 senza cover.

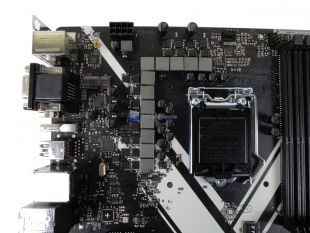

Rimosse le ulteriori quattro viti dagli Heatsink, sempre due per ciascuno, e gli Heatsink stessi possiamo osservare meglio il circuito di alimentazione della scheda madre.

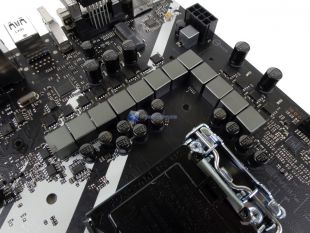

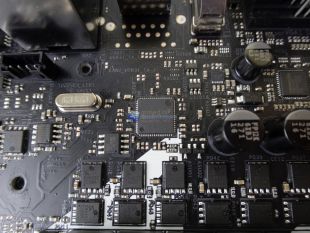

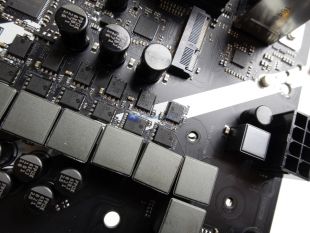

Circuito caratterizzato da 12 fasi di alimentazione alla CPU (CPU + iGPU) e 2 (lato Slot RAM) al comparto RAM. Fasi gestite da un controller ibrido digitale PWM Intersil ISL95824. Questo in abbinamento a condensatori polimerici Nichicon in platino da 12K e induttanze che riescono a supportare una corrente fino a 45 Ampere. Più che sufficienti per un Overclock Medio-Alto anche con processori Kaby Lake.

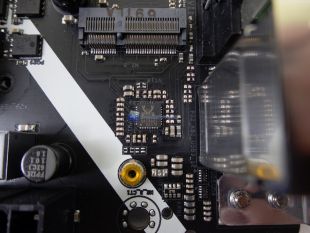

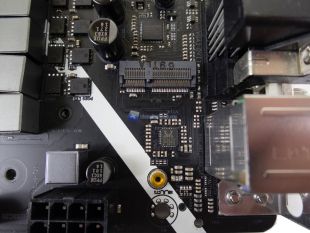

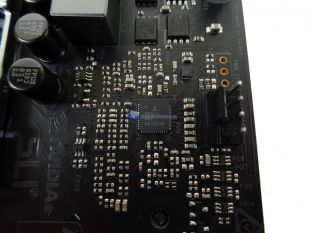

Dettaglio controller.

La ASRock Z270 Extreme6 dovrà essere alimentata come sempre da un connettore 8 Pin EPS in alto a sinistra

E un classico 24 Pin ATX a destra accanto il quale troviamo ben Header per USB 3.0 proveniente dal case.

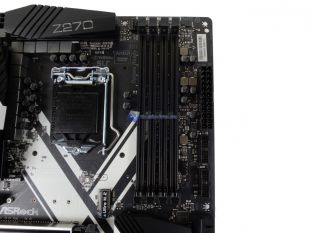

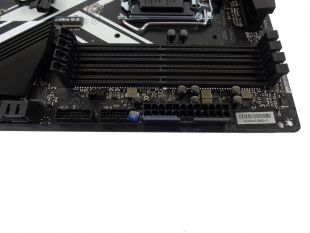

Latro destro in cui troviamo anche quattro classici Slot RAM DDR4.

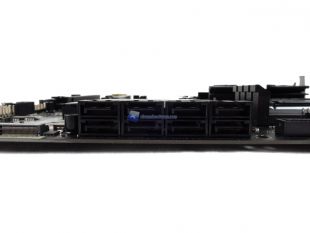

Proseguendo lungo il perimetro arriviamo alle otto porte SATA III. Non sono presenti porte SATA Express.

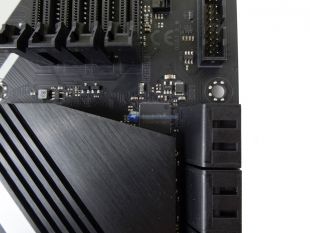

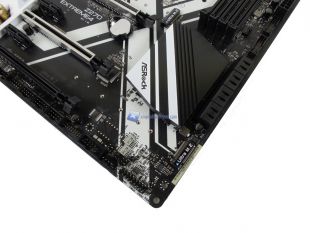

Angolo destro caratterizzato dall’Heatsink ‘’Bicolor’’ con scirtta ASRock del PCH Z270.

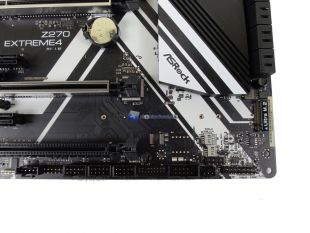

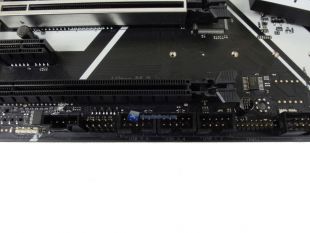

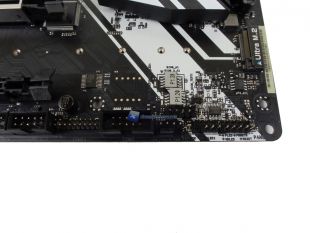

Nella parte inferiore della scheda madre troviamo invece tutti gli Header per le connessioni provenienti dal frontale del case. Non manca l’Header a cui collegare una striscia a LED RGB e gestirla con il software.

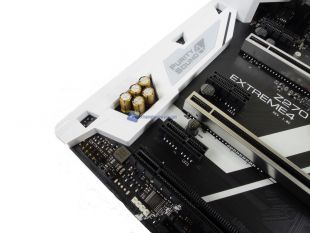

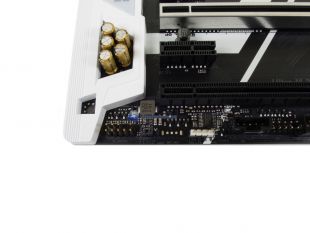

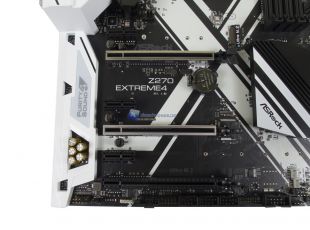

Nell’angolo sinistro invece troviamo il classico circuito Audio dedicato integrato Purity Sound 4. Caratterizzato dal proseguimento della Cover in plastica Bianca.

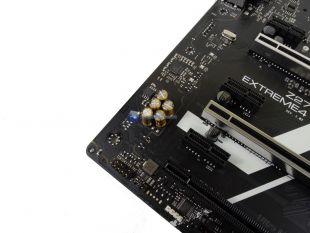

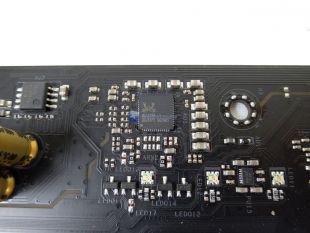

Rimuovendo la Cover possiamo osservare meglio il circuito Audio. Caratterizzato da un chip Realtek ALC1220 con relativi cinque condensatori Nichicon Gold e un OP-AMP TI NE5532 della Texas Instruments. Circuito standard attualmente.
